紅電線,黃電線,綠電線。。。各種顏色電線都代表什么?
機械設備里有很多不同顏色的電線,但是密密麻麻的電線我們很多都看不懂,下面我們就來講一講不同顏色電線的區別!

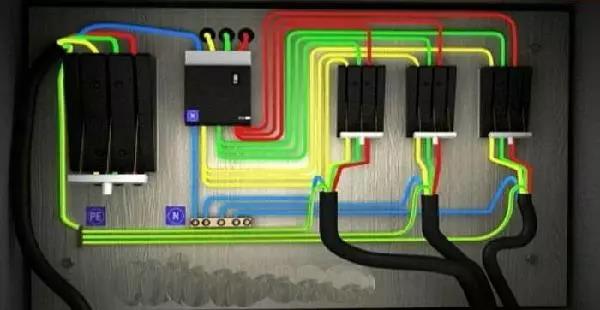

1、依導線顏色標志電路
黑色——裝置和設備的內部布線。
棕色——直流電路的正極。
紅色——三相電路的C相;
半導體三極管的集電極;
半導體二極管、整流二極管或可控硅管的陰極。
黃色——三相電路的A相;
半導體三極管的基極;
可控硅管和雙向可控硅管的控制極。
綠色——三相電路的B相。
藍色——直流電路的負極;
半導體三極管的發射極;
半導體二極管、整流二極管或可控硅管的陽極。
淡藍色——三相電路的零線或中性線;直流電路的接地中線。
白色
雙向可控硅管的主電極;無指定用色的半導體電路。
黃和綠雙色(每種色寬約15~100毫米交替貼接)——安全用的接地線。
紅、黑色并行——用雙芯導線或雙根絞線連接的交流電路。
2、依電路選擇導線顏色時

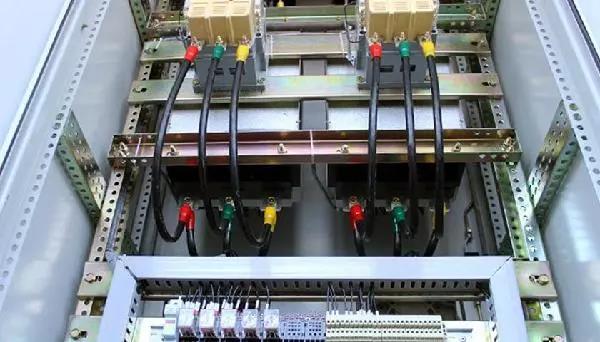

交流三相電路
A相:黃色; B相:綠色; C相:紅色;
零線或中性線:淡藍色; 安全用的接地線:黃和綠雙色。
用雙芯導線或雙根絞線連接的交流電路
紅黑色并行。
直流電路
正極:棕色; 負極:藍色; 接地中線:淡藍色。
半導體電路
半導體三極管的集電極:紅色; 基極: 黃色;發射極:藍色。 半導體二極管和整流二極管的陽極:藍色; 陰極:紅色。
可控硅管的陽極:藍色; 控制極:黃色; 陰極:紅色。
雙向可控硅管的控制極:黃色; 主電極:白色。
整個裝置及設備的內部布線一般推薦:黑色; 半導體電路:白色;
有混淆時:容許選指定用色外的其它顏色(如:橙、紫、灰、綠藍、玫瑰紅等)。
具體標色時
在一根導線上,如遇有兩種或兩種以上的可標色,視該電路的特定情況,依電路中需要表示的某種含義進行定色。

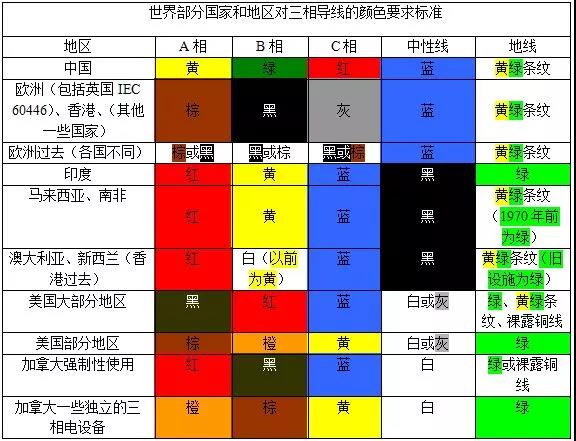

附表:各國三相導線顏色要求標準
